Il portone compatto Compact dispone di un esclusivo sistema di binari brevettato, che non utilizza molle di contrappeso. Questo garantisce una lunga durata del portone e minori requisiti in termini di manutenzione.

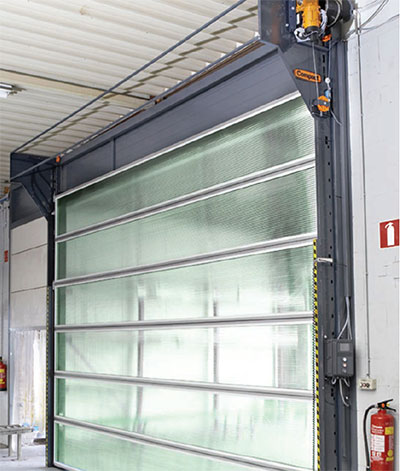

ROLFLEX - COMPACT DOOR : PORTONE A IMPACCHETTAMENTO SUPERIORE COIBENTATO

Portone a impacchettamento superiore coibentato con scorrimento verticale dei pannelli su guide laterali in acciaio per l’ apertura nella parte superiore interna o esterna del foro muro.

COSTRUZIONE DELLA PORTA

Pannelli sandwich di 610 mm. di altezza e 40 mm. di spessore, rinforzati con profili di alluminio.
Materiale di isolamento: polisitirene rigido. Rivestimento: fogli di alluminio stucco, spessore totale 0,8 mm. Valore di isolamento k= 0,76 ( mq / k ).
E’ possibile l’ inserimento di finestrature o settori visivi.

• Finestrature rettangolari 680 x 370
• Finestrature a spigoli arrotondati 725 x 325
• Settori visivi a doppia parete ( 17 mm. ) in acrilico o policarbonato
• Settori visvi singoli ( 4 mm. ) in acrilico o policarbonato

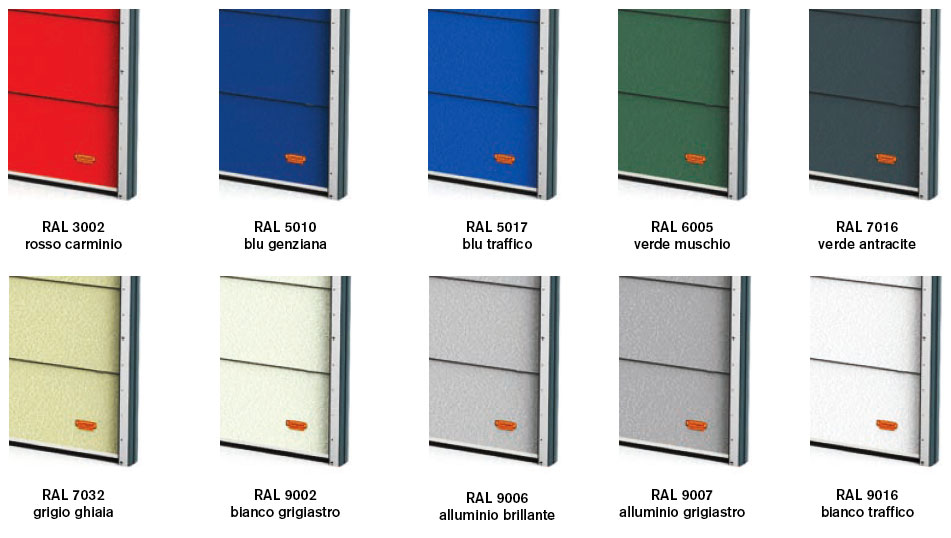

COLORI RAL STANDARD

SICUREZZA E NORMATIVA EN 13 241 – 1

• Dispositivo di sicurezza a cavo allentato:
  Il motore sarà disattivato in caso di caduta della tensione sul cavo.
• Protezioni della guida laterale:
  La guida laterale è provvista di protezione in plastica che protegge i fori delle guide laterali, servendo inoltre per evitare infortuni.
• Protezioni della guida frontale:
  Protezioni di sicurezza con apposita segnaletica di sicurezza per evitare eventuali infortuni a mani e dita.
• Permeabilità all’acqua classe 2
• Permeabilità all’ aria classe 2
• Assorbimento acustico +/- 20db(a)

STANDARD DI CLASSIFICAZIONE RESISTENZA AL VENTO SENZA OMEGA DI RINFORZO

• Fino a 5000 mm di larghezza classe 3
• Da 5000 mm. a 6500 mm di larghezza classe 2
• Da 6500 mm di larghezza classe 1

STANDARD DI CLASSIFICAZIONE RESISTENZA AL VENTO CON OMEGA DI RINFORZO

• Fino a 5000 mm di larghezza classe 5
• Da 5000 mm a 6500 mm di larghezza classe 3
• Da 6500 mm di larghezza classe 2
• Le porte con larghezza superiore ai 6000 mm sono sempre fornite con omega di rinforzo

MOTORIZZAZIONE

• Motore 400 V (3 fasi, +/- 4 amp, 5 poli, 16 amp)
• Velocità di apertura e chiusura 20 cm secondo circa
• Disponibile amche la motorizzazione con velocità in apertura 60 cm secondo circa, in chiusura 30 cm secondo – peso massimo 195 kg.
• Motore 230 V ( 1 fase +/- 4 amp, presa standard ) – peso massimo 155 kg, velocità 15 cm secondo circa.

IL SOLLAVAMENTO DEL PORTONE AVVIENE CON CAVI IN ACCIAIO, SENZA L’ AUSILIO DI MOLLE DI COMPENSAZIONE E APPARRECCHI OLEODINAMICI ED E’ COMPOSTO DALLE SEGUENTI PARTI

• cavi in acciaio con fattore di sicurezza 6
• cerniere in acciaio inox
• guide laterali verticali, deviatori e paracaduti di sicurezza termo galvanizzati
• perni autolubrificanti

PORTA PEDONALE INSERIBILE ALL’ INTERNO DEL MANTO (fino a una larghezza massima di 6000 mm.)

• misure nette: L. 850 x H. 2100, con soglia di 120 mm. circa
• contatto di sicurezza per interruzione di sollevamento
• dispositivo chiudi – porta
• lato cerniere come da richiesta ( DIN sinistro / DIN destro)
